Керамико-полимерный материал Номакон-Gs применяется для изолирования посадочных поверхностей полупроводниковых элементов при монтаже, а также как диэлектрический материал в электронике, термотехнике и электротехнике.
Теплопроводящие подложки изготавливаются листами 220x140, 140x135 мм, толщиной 0.22 мм. А так же в виде готовых подложек под стандартные и нестандартные корпуса.
Особенности
— Интенсивный отвод тепла от нагреваемой поверхности
— Монтаж полупроводниковых элементов без нанесения теплопроводящего компаунда, что гарантирует чистоту и сокращает время сборки
— Высокая эластичность, обеспечивающая надежный контакт в соединении полупроводник-подложка-радиатор
— Снижение себестоимости за счет уменьшения трудоемкости сборки и замены дорогостоящей керамики
— Экологическая чистота
Изолирующие втулки
Обеспечивают изоляцию полупроводниковых приборов от корпуса радиатора при креплении винтами.
Материал – полипропилен
Внутренний диаметр – 2.5 мм
Технические параметры
Удельное объемное сопротивление: 1014 Омxсм
Теплопроводность: 1-2 Вт/(мxК)
Пробивное напряжение: 3.0 кВ
Тангенс угла потерь (при 1000 Гц): (4-4.5)10-3
Диапазон рабочих температур: -60...+260 °С

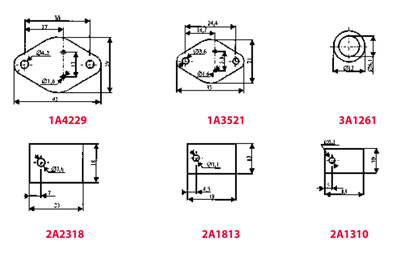

| Тип корпуса транзистора | Наименование |
| ТО3 | 1A4229 |
| ТО66 | 1A3521 |
| ТО220 | 2A1813 |
| ТО126 | 2A1310, 2A1209 |
| ТО218 | 247 2A2318 |
| Нестандартный | 2A1510 |
| Нестандартный | 2A2221 |
| Нестандартный | 2A1261 |
| Нестандартный | 2A2116 |
| Нестандартный | 2A3025 |
| Нестандартный | 2A4223 |
| Нестандартный | 2A1651 |
Типы подложек
| Вид | Наименование | Производитель | Наличие | Условие поставки | Цена, руб с НДС | Документация |
|---|---|---|---|---|---|---|
 |
2К2318 КПТД2/1-0,2, Прокладка с отверстием (2А2318), (ТО218, TO247) | Номакон | 1008 шт. | со склада |
от 480 - 11.04 от 336 - 14.59 от 192 - 18.15 от 48 - 21.70 |
|
 |
Прокладка 2К1813 КПТД2/2-0,20, с отверстием | Номакон | под заказ | под заказ |
от 20 - 4.90 от 14 - 5.10 от 8 - 5.30 от 2 - 5.50 от 1 - 6.00 |
|
 |
2К1813 КПТД2/2-0,3-ЛК, Прокладка с отверстием и липким слоем (ТО-220) | Номакон | под заказ | под заказ |
от 20 - 6.00 от 14 - 6.17 от 8 - 6.33 от 2 - 6.50 от 1 - 7.00 |
|
 |
2К1310 КПТД2/1-0,2-ЛК, Прокладка с отверстием и липким слоем (2А1310), (ТО-126) | Номакон | под заказ | под заказ |
от 500 - 6.32 от 350 - 8.35 от 200 - 10.37 |
|
 |
2К1813 КПТД2/1-0,5-ЛК, Прокладка с отверстием и липким слоем (ТО-220) | Номакон | под заказ | под заказ |
от 500 - 6.60 от 350 - 8.73 от 200 - 10.87 |
|
 |
2К2318 КПТД-2/3-0,20-ЛК, Прокладка с отверстием и липким слоем (2А2318) (ТО-218) | Номакон | под заказ | под заказ |
от 480 - 11.00 от 336 - 12.33 от 192 - 13.67 от 48 - 15.00 от 1 - 25.00 |
|
 |
2К2520 КПТД2/1-0,2, Прокладка (2А2520) (ТО-3Р) | Номакон | под заказ | под заказ |
от 500 - 10.95 от 350 - 13.67 от 200 - 16.38 |
|
 |
2К2318 КПТД-2/3-0,20-ЛП, Прокладка с отверстием и позиционной смазкой (2А2813), (ТО-218, ТО247) | Номакон | под заказ | под заказ |
от 480 - 10.00 от 336 - 11.00 от 192 - 12.00 от 48 - 13.00 от 1 - 20.00 |
|
 |
2K4229 КПТД-2/2-0,5-ЛК, Прокладка с липким слоем | Номакон | под заказ | под заказ |
от 20 - 22.00 от 14 - 24.33 от 8 - 26.67 от 2 - 29.00 от 1 - 45.00 |
|
 |
2К1813 КПТД2/3-0,20-ЛК, Прокладка с отверстием и липким слоем (2А1813) (ТО-220) | Номакон | под заказ | под заказ |
от 500 - 12.42 от 350 - 16.41 от 200 - 20.41 |
