Панельки для ярких светодиодов

монтаж светодиодов без пайки

панельки для светодиодовСветодиодные панельки обеспечивают быстрый монтаж ярких Cree светодиодов 1500 люмен XLamp® MP-L. Панельки крепятся к радиатору или печатной плате с помощью нескольких винтов. Панельки имеют достаточное расстояние до угла излучения в 120 градусов светодиодов, требующих вторичной оптики. Панельки оснащены зажимными контактами для линз серии LEDIL Tyra с углом 18, 30 и 50 градусов.

    В линейку входят 4 серии:
  • LS – для светодиодов Philips Lumileds LUXEON S и рефлекторов TE, Fraen, and Ledil, подключение провода через IDC контакты
  • NL2 – для светодиодов серии Nichia COB-L для подключения провода методом проталкивания
  • SMIZ – для светодиодов Sharp серии Mini Zenigata GW5Bxx для подключения провода методом проталкивания.

Серия LS

панельки для светодиодов серии ls

Панельки LS предназначены для монтажа светодиодов Philips Lumileds LUXEON S и рефлекторов марок TE (модель 1-2154430-1), Fraen (модель R50 LS1-C) и Ledil (серия Venla). Панельки крепятся тремя винтами No.4 или М3. Панелька состоит из базового фиксатора, который позволяет ориентировать светодиод и удерживать его на месте в процессе винтового монтажа панельки, и механизма опрессовки IDC контактов.

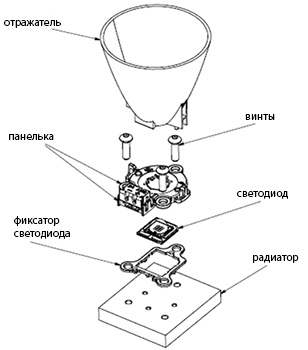

Панельки LS для светодиодов

Процесс сборки следующий: в радиаторе (в комплект не входит) сверлятся монтажные отверстия, на него устанавливается фиксатор, который имеет внутренний скошенный угол для правильной установки корпуса светодиода, сверху устанавливается панелька и фиксируется винтами.
По краю центрального отверстия в панельке находятся смотровые окна, сквозь которые при правильной установке видны углы и края светодиода. В отверстия для проводов устанавливаются два проводника 24 AWG, после чего нажатием на пресс происходит их наколка на IDC контакты. Смотровые окна в прессе также позволяют визуально контролировать качество монтажа.

Панельки выпускаются двух типов: с зажимами для вторичной оптики и без них. Для установки рефлектора достаточно совместить его с отверстиями в панельке и нажать на рефлектор для его установки.
Панельки имеют отверстие (2х1,8 мм) для подключения термопары, которая может использоваться для контроля температуры светодиода. Замена светодиода также не вызовет проблем. После демонтажа панельки с помощью тонкого ножевого инструмента подцепите слот в фиксаторе для удаления светодиода.

Производитель предлагает разметочный 2154473-1 с пуансоном для подготовки отверстий в радиаторе.

  • Рабочий ток: 1,5 А
  • Рабочее напряжение: 40 В пост.тока
  • Напряжение пробоя: 1500 В перем.тока
  • Рабочая температура: -40…105°С
  • Размер панельки: 35,9 х 29,6 мм
  • Высота панельки в области расположения светодиода 3 мм
  • Высота панельки 5 мм
Панелька без фиксаторов для оптики 2154235-1
Панелька с фиксаторами для оптики 2154235-2
Рефлектор на угол 10 градусов

1-2154430-1

Серия NL2

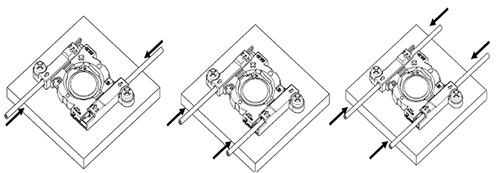

Панельки 2174024-1 для светодиодовПанельки 2174024-1 для светодиодов серии Nichia COB-L для подключения проводников 18-22 AWG методом poke-in – вставка провода в подпружиненные контакты. Панелька крепится к радиатору винтами #4 или М3. На радиатор устанавливается светодиод, на него – панелька, плюсы анода на панельке и светодиоде должны совпасть. Панелька крепится двумя винтами к радиатору. Провода могут крепиться тремя способами:

  • Рабочее напряжение: 100 В пост.тока
  • Рабочий ток: 2 А
  • Рабочая температура: -25…105°С
  • Период службы: 40,000 часов
  • Сопротивление: 30 мОм макс.
  • Размеры: 44,1 х 28 мм

Серия SMIZ

Панельки 2174306-1 для светодиодовПанельки 2174306-1 для светодиодов производства Sharp серии Mini Zenigata GW5Bxx состоят из двух частей, которые крепятся по бокам светодиода. Провод 24 AWG крепится методом poke-in – вставка провода в подпружиненные контакты. Крепление к радиатору осуществляется двумя винтами М2. Панельки не предназначены для замены светодиодов или повторного подключения проводников.

  • Рабочее напряжение: 100 В пост.тока
  • Рабочий ток: 1 А
  • Напряжение пробоя: 1500 В перем.тока
  • Рабочая температура: -25…105°С
  • Размеры: 13,7 х 9,03 х 2,8 мм
панельки smiz
