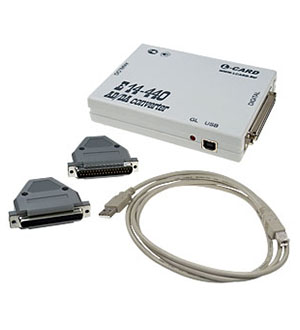

Модуль E14-440 является современным универсальным программно-аппаратным устройст-вом для использования со стандартной последовательной шиной USB1.1 (USB2.0 совместимость) и предназначен для построения многоканальных измерительных систем ввода, вывода и обработки аналоговой и цифровой информации в составе персональных IBM-совместимых компьютеров. Модуль Е14-440 внесен в Государственный реестр средств измерений.
Имеет программно-управляемую настройку параметров сбора данных: числа и последовательности опроса входных каналов, диапазонов измерения, частоты преобразования АЦП. Возможна синхронизация сбора данных по внешнему синхросигналу или по уровню входного сигнала.
Применение цифрового сигнального процессора и возможность загрузки прикладных программ позволяют реализовывать различные функциональные алгоритмы и специализированные режимы работы модуля, в комплект поставки входит драйвер с наиболее используемыми алгоритмами ввода-вывода
- АЦП: 14 бит / 400 кГц, 32 канала с общей землей или 16 дифференциальных каналов
- Отношение сигнал/шум 70 дБ
- Синхронизация АЦП от синхросигнала или по уровню аналогового сигнала
- Цифровые входы/выходы КМОП TTL: 16/16
- Встроенный цифровой сигнальный процессор ADSP-2185M (48 МГц, 16 кСлов ОЗУ, FIFO буфер АЦП 512-12288 Слов)
- Разъемы: аналоговый разъем DRB-37V, цифровой разъем DRB-37F, USB розетка типа В
- габариты: 129x95x26 мм

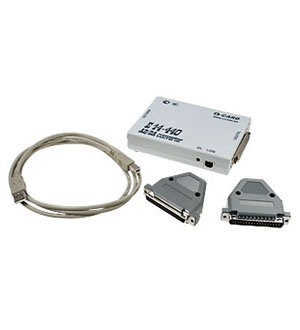

Комплект поставки
1. Модуль E14-440 ;
2. Ответные части разъемов для подключения аналоговых и цифровых сигналов;
3. Стандартный кабель USB длиной 1.3-1.8 м;
4. Упаковочная коробка;
5. CD-ROM со штатным программным обеспечением и электронной документацией;
6. Руководство пользователя.
