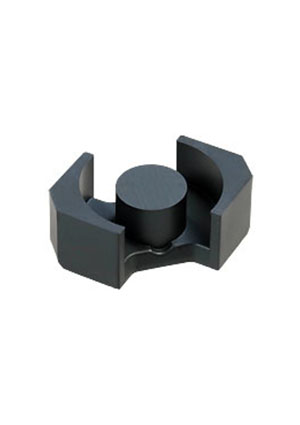

B65887E250A41, B65887E0250A041, 2*феррит N41 RM14

На складе: 1 шт в Москве
Нужно больше?

590.00 руб. /шт от 1 шт
458.00 руб. /шт от 3 шт
366.43 руб. /шт от 30 шт

Цены указаны с НДС, наличие указано на 19.06.2019 10:03

3 30
шт
=
590.00
руб.

по 590.00 руб./шт
'

Информация для заказа

Код заказа: 538632831
Производитель: TDK EPCOS




Компонент набора ферритовый сердечник
Тип RM14
Материал магнитопровода N41
Индуктивность одного витка, нГн 250
Величина магнитного зазора, мм 1
Начальная магнитная проницаемость 2800
Верхняя рабочая частота материала магнитопровода, кГц -
Конструктив магнитопровода ромбический
Число выводов катушки -
Количество секций катушки -
Расположение катушки -
Производитель TDK EPCOS

B65887E250A41, B65887E0250A041, 2*феррит N41 RM14 (техническая документация из каталога ПЛАТАН)

Документация производителя (datasheet)

Обзор продукции: ферритовые изделия

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno@platan.ru

Описание

Сердечники серии RM (Rectangular Module – прямоугольный модуль) выпускаются в 8 типоразмерах в стандартном и низкопрофильном исполнении. Данная серия сердечников отличается компактностью и модульностью конструкции трансформаторов. Маркировка RM6 указывает на то, что сердечник с каркасом займут на печатной плате площадь 6х6 квадратов со стороной 2,54 мм.

Сердечники серии RM хорошо подходят для разработки:
- высокостабильных индуктивностей с высокой добротностью (марки ферритов N48, M33, K1)
- портативных трансформаторов и дросселей для источников питания в силовой электронике (диапазон частот до 500 кГц), ферриты марки T38, N30, T66, T57
- малогабаритных согласующих трансформаторов

Пример системы обозначения для сердечника B65813-J400-A87:
B65813 — код типоразмера ферритового сердечника RM10
J400 — величина зазора отобрана для обеспечения AL=400 нГн
A87 — материал сердечника N87. Величина разброса по AL составляет 3%
A, C, D — отверстие по центральному керну для использования подстроечного сердечника
F, N — пластмассовая втулка для подстроечника
E, J — без отверстия в центральном керне
P — низкопрофильная конструкция
