Датчики газа Figaro

Фирма Figaro Engineering Inc. (Япония) является одним из мировых лидеров по производству датчиков детектирования и определения концентрации газов и газовых примесей в составе воздуха. Весь производственный процесс, включающий разработку новых типов датчиков, их изготовление и тестирование, имеет международный сертификат качества ISO 9001, который гарантирует потребителям хорошие технические параметры датчиков, а также их надежность и стабильность в эксплуатации. Объем производимой продукции Figaro на сегодняшний день составляет 1 миллион датчиков в месяц. Среди потребителей датчиков Figaro – такие известные мировые компании как BMW, Mitsubishi Heavy Industries, General Motors, Daikin и др.

Компания Figaro уже работает на рынке более 40 лет, она была создана Наойши Тагучи, который впервые применил свойства металлооксидных проводников (MOS) для детектирования газа, с тех пор компания выпустила на рынок более 200 млн.датчиков газа.

Технологии производства датчиков газа

Металлооксидные датчики

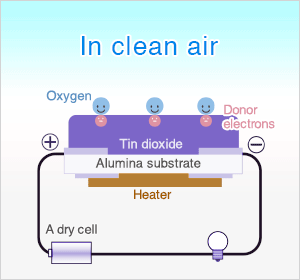

Принцип действия датчика основан на изменении электропроводности полупроводниковой пленки вследствие адсорбции газа на ее поверхности. На трубчатую подложку из оксида алюминия нанесен тонкий слой оксида олова (SnO2), легированного элементами, обладающими каталитическими свойствами (Pt, Cu, Ni, Pd), чтобы обеспечить более высокую чувствительность полупроводника к конкретному типу газа примеси. При нагреве сенсора до рабочей температуры (ок. 400°С) при помощи нагревательного элемента, выполненного в конструктиве с датчиком, происходит адсорбция содержащегося в воздухе кислорода на поверхность сенсора, имеющую мелкозернистую структуру. Протекание адсорбции зависит от концентрации газа примеси. В результате поверхностных эффектов изменяется электрическая проводимость сенсора. Отклик датчика выражается через изменение его сопротивления в зависимости от концентрации газа, изменяющего адсорбцию кислорода на материале сенсора. Быстрота отклика зависит от модели датчика и конкретного газа примеси.

Электрохимические датчики

Электрохимические датчики могут быть с твердым или жидким электродом. Они представляют собой токоизмерительные ячейки с двумя электродами. Базовыми компонентами двухэлектродных датчиков являются измеряющий электрод, противоэлектрод и проводник ионов между ними. При возникновении контакта токсичного газа (например, угарного газа) с измеряющим электродом начинается реакция окисления. В ионном проводнике возникает движение электронов и на противоположном электроде возникает химическая реакция. В результате электрохимической реакции элемент создает разность потенциалов (ЭДС), являющуюся откликом датчика. Посредством измерения тока между двумя электродами датчик определяет наличие газа.

Figaro – первая компания, которая начала серийный выпуск датчиков СО2 с твердотельным электролитом. Такие датчики имеют малые размеры, малое потребление, небольшую стоимость и долгий срок службы по сравнению с ИК технологией.

Датчики с жидким электродом отличаются высокой точностью, линейной характеристикой и отличной чувствительностью к газу. Работают без нагрева, поэтому могут использоваться в приборах с аккумуляторным питанием.

Каталитические датчики

Сгорание газа на нагретом катализаторе выделяет тепло, которое измеряется датчиком для детектирования газа. Т.о. принцип действия основан на линейной зависимости выделяемого тепла от концентрации газа. Такие датчики практически не зависят от температуры и влажности окружающей среды.

Каталитические датчики состоят из двух элементов: детектора и инертного компенсатора. Взрывчатые газы сгорают только на чувствительном детекторе, что приводит к увеличению температуры и, соответственно, сопротивления. Газы не сгорают на компенсаторе, его сопротивление и температура остаются неизменными.

Ассортимент датчиков газа

Газ Диапазон измерений Наим-е Тип Применение
Атмосферные примеси 0-30 ppm TGS2600 S Качество воздуха внутри помещений (общее применение)
0-30 ppm TGS2602 S Качество воздуха внутри помещений (летучие органические соединения)
0-30 ppm TGS2603 S Качество воздуха внутри помещений (для определения запахов)
0-30 ppm TGS8100 S(MEMS) Качество воздуха внутри помещений (общее применение)
Спирт 0-1,000ppm TGS3820 S Персональные алкотестеры
Спирт и пары растворителей 0-5,000ppm TGS2620 S Определение наличия спирта и паров растворителей
Аммиак 0-300ppm TGS826 S Определение утечки хладагента
0-100ppm TGS2444 S Определение утечки хладагента, контроль вентиляции воздуха в сельскохозяйственной промышленности и птицеводстве
Углекислый газ 0-5,000ppm CDM30K O Контроль воздуха в помещениях, зданиях и агропромышленном комплексе
0-2% CDM85 O Контроль воздуха в помещениях, зданиях и агропромышленном комплексе
0-4,000ppm CDM4161 E(S) Контроль воздуха в промышленных и жилых помещениях
0-4% CDM4160 E(S) Контроль воздуха в промышленных и жилых помещениях
Угарный газ 0-1,000ppm TGS5042 E(L) Сигнализации утечки газа для жилых помещений, паркингов, водонагревателей на газовом топливе, кемперов, яхт и т.д.
Жидкий кислород 0-80ppm KDS-25B E(L) Приборы контроля жидкого кислорода
Фреон 0-3,000ppm TGS 832 S Определение утечки в стационарных холодильных установках
0-100ppm TGS 3830 S Определение утечки в портативных холодильных установках
Водород 0-1,000pm TGS 821 S Определение утечки водорода
Водород, метан и сжиженный газ 0-100%LEL TGS 6812 C Определение утечки водорода и взрывчатых газов в топливных элементах
Гидросульфат (серная кислота) 0-100ppm TGS 825 S Промышленные газоанализаторы
LP газ (сжиженный нефтяной газ 0-20%LEL TGS 2610 S Сигнализации утечки газа для жилых помещений, кемперов, яхт, водонагревателей на газовом топливе
Метан 0-20%LEL TGS 2611 S Сигнализации утечки газа для жилых помещений, кемперов, яхт, водонагревателей на газовом топливе
0-20%LEL TGS 8410 S(MEMS) Сигнализации утечки газа для жилых помещений
Метан и угарный газ 0-25%LEL TGS 3870 S Сигнализации утечки газа для жилых помещений и водонагревателей на газовом топливе
Метан и сжиженный газ 0-20%LEL TGS 2612 S Сигнализации утечки газа для жилых помещений, кемперов, яхт, водонагревателей на газовом топливе
0-100%LEL TGS 6810 C Сигнализации утечки газа для жилых помещений, кемперов, яхт, водонагревателей на газовом топливе
Кислород 0-30% SK-25F E(L) Контроль кислорода
0-100% KE-25 E(L) Контроль кислорода
0-100% KE-50 E(L) Контроль кислорода

Тип датчиков:
S - полупроводниковые
E(L) - с жидкие электрохимическим электродом
E(S) - с твердым электрохимическим электродом
C - каталитические
O - оптические

Отладочные модули

Наименование

Предназначение

Габаритные размеры, мм

Используемый датчик газа

AM-1-2600

Контроль качества воздуха внутри помещений

70×70×40

TGS2600

AM-1-2602

Контроль качества воздуха внутри помещений

70×70×15

TGS2602

COM5042

Определение концентрации СО

40×63×20

TGS5042-A00
TGS5042-B00

EM2444

Определение концентрации аммиака

45×67×20

TGS2444

EM3870

Определение метана и СО (без датчика)

45×67×20

TGS3870

EM8100

Контроль качества воздуха внутри помещений

45×45×16.6

TGS8100

SR-D1A

Блок тестирования для датчиков TGS8xx и TGS26XX

125 x 74 x 32

TGS8хх
TGS26хх
CDM4160
CDM4161A
LPM2610-D09
NGM2611-E13
SR-D1A
