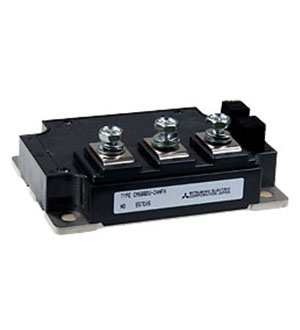

CM600DU-24NFH, модуль 2 IGBT 1200В 600A 50кГц NFH серия

NFH-серия IGBT модулей была специально разработана для высокочастотных применений до 50 кГц (обычные IGBT модули рекомендуются к применению до 15 кГц). Благодаря применению особых технологий компания Mitsubishi сумела достичь предельно низких потерь на выключение (на 20% ниже, чем у стандартной серии на 1200В). Модули также имеют отличные характеристики в резонансной режиме работы (при «мягких» переключениях). Конструкция корпуса позволило максимально снизить внутреннюю индуктивность. Также, значительно улучшены характеристики энергетического цикла.
Модули NFH серии имеют полумостовую топологию и выпускаются на напряжение 600 и 1200 В. Диапазон рабочих токов составляет от 100 до 600 А.

Технические характеристики

Производитель	Mitsubishi
Макс.напр.к-э,В	600
Напряжение насыщения коллектор-эмиттер, В	5
Номинальный ток одиночного тр-ра,А	600
Структура модуля	полумост
Тип силового модуля	Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц	60
Входная емкость затвора,нФ	95
Драйвер управления	VLA500
Защита по току	нет
Защита от короткого замыкания	нет
Защита от перегрева	нет
Защита от пониженного напряжения питания	нет
Максимальная рассеиваимая мощность,Вт	1550
Максимальный ток эмиттера, А	1200
Максимально допустимое напряжение затвор-эмиттер (-/ ),В	6
Напряжение эмиттер-коллектор,В	5
Время нарастания импульса тока к-э на индуктивной нагрузке,нс	120
Напряжение изоляции, В	2500
Вес:	180 гр.
