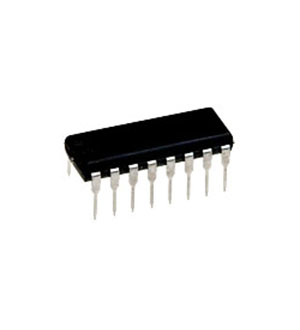

К176ИЕ12, (1990-97г)

Микросхема К176ИЕ12 содержит два двоичных счетчика-делителя и генераторную часть. Счётчик К176ИЕ12 специализирован для работы в электронных часах с динамической индикацией. Генератор стабилизируется кварцевым резонатором 32768 Гц, который вместе с сопутствующими деталями замыкает цепь обратной связи внутреннего генератора (выводы А и А) . Для контроля работы генератора есть вывод К(14). Секундные метки дает делитель на 216 на своем выходе S1 (вывод 4). На выходе S2 (вывод 6) счётчика К176ИЕ12 — частота сигнала 2Гц. Делитель вырабатывает сигнал F=1024Гц. Это звук для будильника (вывод 11).На выходах T1...Т4 следуют импульсы с частотой 128 Гц, взаимно сдвинутые, как показано на диаграмме. Эти импульсы поочередно зажигают четыре индикатора минут и часов скважность их свечения 1:4 позволяет экономить мощность потребления.
Второй делитель счётчика К176ИЕ12 дает минутные отсчеты, длительность которых 20 сек. Он получает тактовую частоту S1=1Гц и делит ее на 60. Сброс первому и второму счетчикам можно дать положительным импульсом по входам R1(вывод 5) и R2 (вывод 9).
Двоичный счетчик на 60 и 15-разрядный делитель частоты. 50 нс (типовое), мощность потребления 0,4 мкВт/вентиль, 3-15 В,Корпус: 238.16-1 (DIP16).

Электрические параметры:
Номинальное напряжение питания 9 В ±5%
Выходное напряжение низкого уровня . ? 0,3 В
Выходное напряжение высокого уровня ? 8,2 В
Выходной ток низкого уровня > -0,3 мкА
Выходной ток высокого уровня < 0,3 мкА
Ток потребления < 25 мкА
Ток потребления в динамическом режиме < 0,3 мА
Мощность потребления < 50 мВт
Частота тактовых сигналов > 1,2 Мгц
Входная емкость < 10 пФ
Коэффициент разветвления по выходу < 50

Предельно допустимые режимы эксплуатации:
Напряжение питания предельное . 3…15 В
Напряжение на входах . -0,2…(Uп 0,2) В
Температура окружающей среды -45…85°С

Технические характеристики

Производитель	Сплав
Тип счетчика	двоичный
Направление счета	up
Номинальное напряжение питания	8.55...9.45
Выходное напряжение низкого уровня	0.3
Выходное напряжение высокого уровня	8.2
Входной ток низкого уровня	-0.0003
Входной ток высокого уровня	0.0003
Ток потребления, мА	0.025
Диапазон рабочих температур, гр. С	-10.00...70.00
Корпус	238.16-1
Вес:	1 гр.
