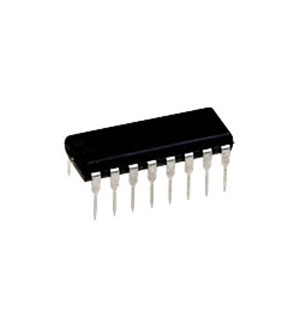

Микросхема К176ИЕ13 работает в комплекте с К176ИЕ12. Она содержит на кристалле: счетчики минут и часов, регистр памяти для будильника, цепи сравнения текущего и записанного времени, формирователь звукового сигнала. Счётчик К176ИЕ13 приняв цифры в двоичном коде, последовательно переводит их в семисегментныеВремя задержки 50 нс(типовое), мощность потребления 0,4 мкВт/вентиль, напряжение питания 3-15 В.
Микросхема К176ИЕ13 предназначена для построения электронных часов с будильником. Она содержит счетчики минут и часов, регистр памяти будильника, цепи сравнения и выдачи звукового сигнала, цепи динамической выдачи кодов цифр для подачи на индикаторы. Обычно микросхема К176ИЕ13 используется совместно с К176ИЕ12. Основными выходными сигналами схемы рис. 205 являются импульсы Т1 - Т4 и коды цифр на выходах 1, 2, 4, 8. В моменты времени, когда на выходе Т1 лог. 1, на выходах 1,2,4,8 присутствует код цифры единиц минут, когда лог. 1 на выходе Т2 - код цифры десятков минут и т. Д. На выходе S - импульсы с частотой 1 Гц для зажигания разделительной точки. Импульсы на выходе С служат для стробирования записи кодов цифр в регистр памяти микросхем К176ИД2 или К176ИДЗ, обычно используемых совместно с К176ИЕ12 и К176ИЕ13, импульс на выходе К может использоваться для гашения индикаторов во время коррекции показаний часов. Гашение индикаторов необходимо, поскольку в момент коррекции происходит остановка динамической индикации и при отсутствии гашения светится лишь один разряд с увеличенной в четыре раза яркостью.
На выходе HS - выходной сигнал будильника. Использование выходов S, К, HS не обязательно. Подача лог. 0 на вход V микросхемы переводит ее выходы 1, 2, 4, 8 и С в высокоимпедансное состояние.
При подаче питания на микросхемы в счетчик часов и минут и в регистр памяти будильника автоматически записываются нули.
