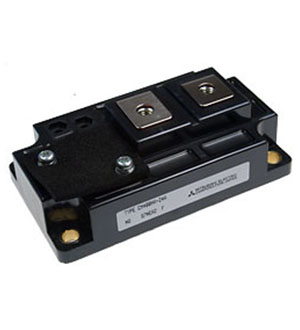

CM400HA-24A#300G, модуль 1 IGBT 1200В 400A 5 поколение A серия

Силовые IGBT модули А-серии 5-го поколения предназначены для применения в системах электропривода, сервопривода и оборудования для электросварки. Производство модулей А-серии 5-го поколения совмещает в себе две уникальных технологии: это CSTBT - Carrier Stored Trench Bipolar Transistor (траншейный транзистор с накоплением заряда), и LPT - Light Punch Through (технология легкого пробоя), что даёт низкое напряжение насыщения коллектор-эмиттер VCE(sat)= 2,4 В при температуре перехода 125оC, низкую энергию переключения E(on) и E(off), а также высокую надежность при коротком замыкании. 5-е поколение модулей А-серии благодаря особому соединению контактов и кристалла внутри модуля имеет низкую внутреннюю индуктивность.
Благодаря использованию подложки из материала AlN достигнуто превосходное тепловое сопротивление по сравнению с существующими на рынке приборами аналогичного класса. Кроме этого, получены улучшенные характеристики термоциклирования за счет внедрению технологии Wire Bumps. Такая технология позволила значительно увеличить производительность модуля.
В результаты, силовые модули Mitsubishi работают с выходными токами на 10% выше рыночных стандартов, а также имеют на 15% улучшенное термосопротивление переход-корпус.

Технические характеристики

Производитель	Mitsubishi
Макс.напр.к-э,В	1200
Напряжение насыщения коллектор-эмиттер, В	2.1
Номинальный ток одиночного тр-ра,А	400
Структура модуля	одиночный транзистор
Тип силового модуля	Сборка на IGBT транзисторах
Максимальная частота модуляции,кГц	20
Входная емкость затвора,нФ	70
Драйвер управления	VLA503
Защита по току	нет
Защита от короткого замыкания	нет
Защита от перегрева	нет
Защита от пониженного напряжения питания	нет
Максимальная рассеиваимая мощность,Вт	2350
Максимальный ток эмиттера, А	800
Максимально допустимое напряжение затвор-эмиттер (-/ ),В	7
Напряжение эмиттер-коллектор,В	2.1
Время нарастания импульса тока к-э на индуктивной нагрузке,нс	180
Напряжение изоляции, В	2500
Вес:	479 гр.
