пьезонасосы : документация

В связи с повышением плотности монтажа в современных портативных приборах метод охлаждения и отвода тепла становится ключевой проблемой. Принудительное охлаждение в современной электронике становится актуальным даже для компонентов, традиционно не требующих охлаждения.

Для охлаждения компонентов сегодня используются радиаторы или вентиляторы, устройства достаточно габаритные и применимые не ко всем приборам. Компания Murata предлагает новое решение для охлаждения малогабаритных компонентов – насос на пьезоэффекте. Благодаря ультразвуковой вибрации пьезоэлектрического керамического материала, насос функционирует как воздушный насос, отводя высокое давление от компонента. Несмотря на малые размеры (20 х 20 мм), насос может разряжать давление до 1900 Па (максимальное статическое давление при напряжении 15 В ампл.) и имеет производительность 1 л/мин. Кроме того, пьезонасос отличается низким энергопотреблением по сравнению с традиционными устройствами охлаждения (поскольку является устройством, управляемым напряжением).

  • Рабочая частота: 26 кГц
  • Производительность: 1 л/мин. (15 В ампл.)
  • Статическое давление: 1900 Па (15 В ампл.)
  • Габаритные размеры: 20 х 20 х 1.85 мм (стандартная высота форсунки 1.6 мм)

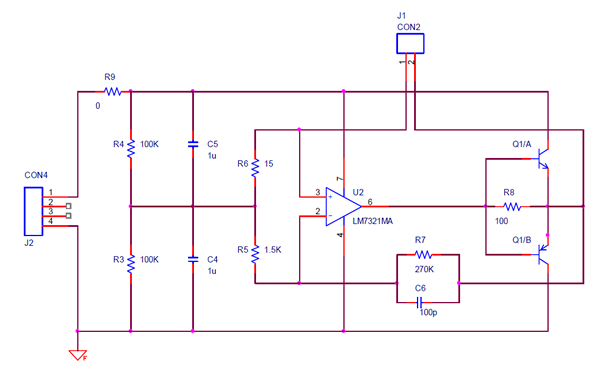

Схема драйвера для пьезонасоса

Каталоги, брошюры, буклеты

Пьезонасосы Murata (англ.)
Пьезонасосы Murata
