Каталитические датчики газа

Каталитические датчики используются в промышленности уже почти 100 лет для детектирования взрывоопасных газов. Первый датчик был изобретен в 1923 году Джонсоном для измерения концентрации метана в шахте.
В их основе лежит принцип горения летучего вещества и превращения его в воду и углекислый газ при прохождении воздушного потока с повышенной концентрацией горючих веществ через анализатор. В результате горения без пламени выделяется большое количество тепла, что меняет сопротивление платинового чувствительного элемента. Паразитные влияния среды компенсируются конструкцией датчика.

Конструкция каталитического газа исключает влияние колебаний окружающей среды (температуры, влажности, давления) на результаты измерений. Поэтому каталитические датчики, в отличие от полупроводниковых, применяются для контроля концентрации газа на промышленных объектах, цехах, зданиях, в системах противопожарной безопасности и др.

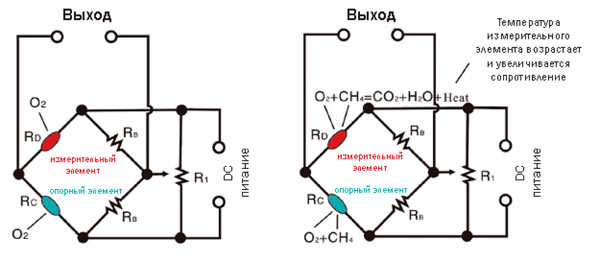

Для измерения выходного сигнала датчиков применяется мост Уитстона (мостовая схема для измерения сопротивлений постоянному току).

Принцип действия

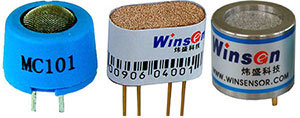

Классификация датчиков
— Датчики на взрывчатые газы
— Индустриальные датчики на взрывоопасные газы
